Voltmètre courant continu analogique petite taille - BLUE SEA

Ce voltmètre BLUESEA vous permet de mesurer la tension au borne d’un appareil électrique. En pratique, branché aux bornes de votre batterie, il vous permet de connaitre l’état de charge de votre batterie dans votre bateau.

Pour une batterie de 12V :

Pour optimiser la durée de vie de vos batteries, il est recommandé de ne pas descendre en dessous de 50% de la charge maximale de la batterie.

Caractéristiques :

• Tension d'alimentation : 12V ou 24V
• Type de courant mesuré : Continu (DC)
• Plage de mesures : 8-16V ou 18-32V
• Précision (V) : 0,25
• Dimensions Lxlxp (mm) : 50,8x50,8x14.1

Utilisation et entretien

Installation :

Câblage :

Attention : Ce voltmètre est à installer en dérivation (ou parallèle sur votre circuit)

• Etape 1 : Dénuder vos fils électriques
• Etape 2 : Installer un fusible de 1A sur le fil rouge (pour une tension de 12V dans votre circuit) ou de 0,5A sur le fil orange (pour une tension de 24V dans votre circuit) sur le pôle positif (+) de votre parc à batterie
• Etape 2 : Bracher le fusible sur le pôle positif (+) de votre parc à batterie
• Etape 3 : Installer le fil jaune sur le pôle négatif (-) de votre parc à batterie
• Etape 4 (recommandée) : installer un coupe batterie sur le pôle positif (+). Par exemple, un coupe batterie 280A continu

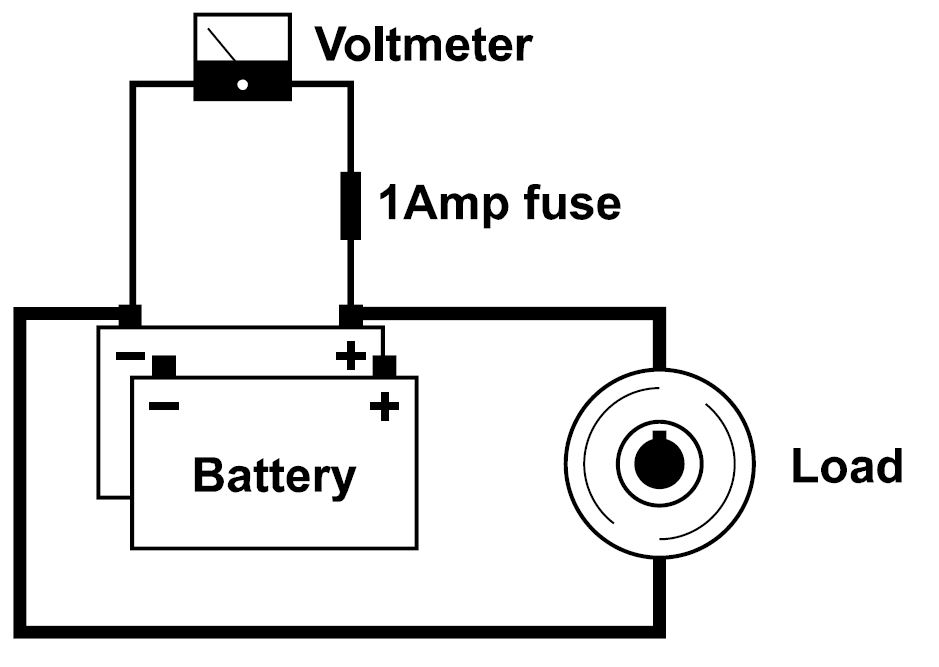

Voici le schéma d’installation recommandé :

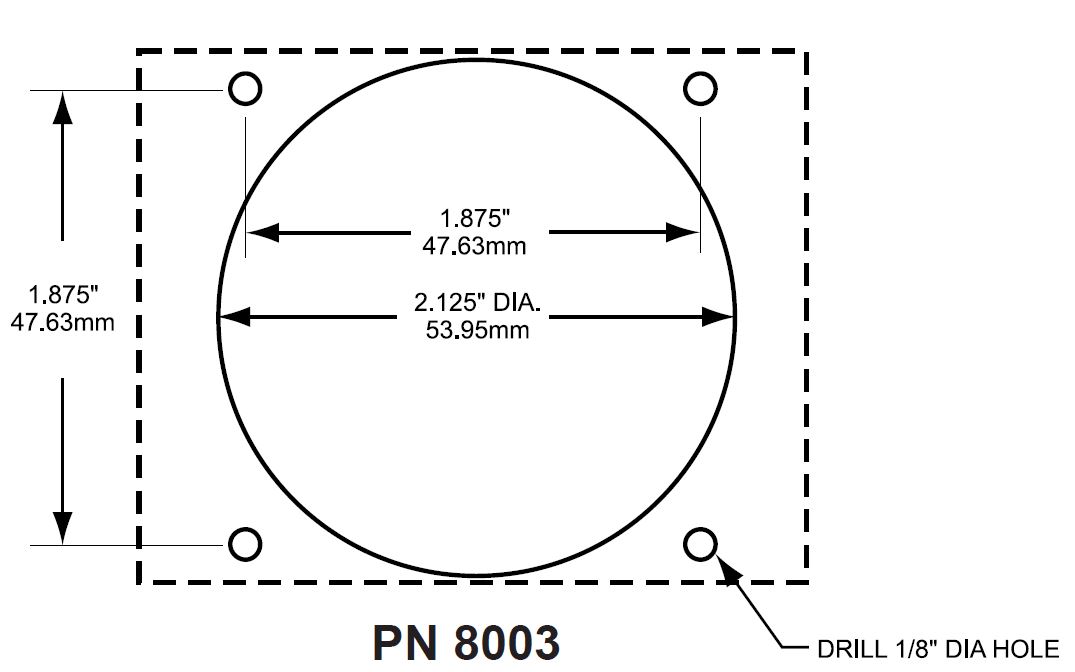

Fixation :

• Etape 1 : Définir un emplacement de fixation. L’épaisseur du panneau de fixation ne doit pas dépasser 15,88mm
• Etape 2 : Percer 4 trou de diamètre 3mm

• Etape 3 : Fixer le support à l’aide de rondelles de diam. 4mm et d’écrous (Diam 3mm) pour fixer le support
