Deux normes coexistent sur le marché Européen concernant la fabrication de chaîne : Standard ISO 4565 et Standard DIN 766. La norme DIN est néanmoins largement plus répandue. Pour connaitre le modèle de chaîne à utiliser, munissez-vous de la notice fournie par le fabricant du guindeau. Généralement le modèle de chaîne à utiliser est gravé sur le barbotin de votre guindeau. Dans le cadre d’un remplacement, en l’absence de tout support, mesurer précisément le diamètre du fil et la longueur intérieure d’un maillon de chaine. Ces dimensions vous aideront à identifier le bon produit. (A noter qu’en 6 et 8 mm, les caractéristiques des chaînes sont quasi identiques et sont donc acceptées par les barbotins ISO et DIN ).

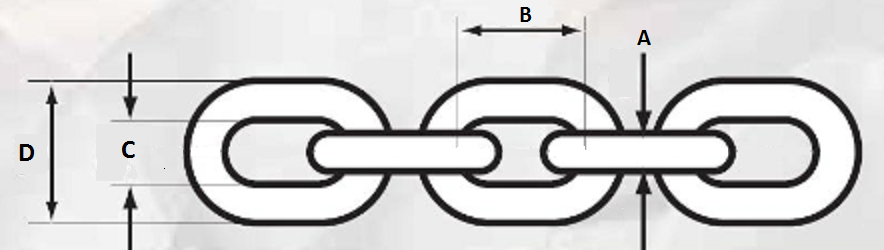

Bien calculer les maillons de chaine de mouillage

CARACTÉRISTIQUES CHAÎNE ISO

Diamètre (mm)

A

Pas (mm)

B

Largeur int. (mm)

C

Largeur ext. (mm)

D
6 18 8.10 21.60
7 21 9.45 25.20
8 24 10.80 28.80
10 30 13.50 36.00
12 36 16.20 43.20
14 42 18.90 50.40
16 48 21.60 57.60
18 54 24.30 64.80
20 60 27.00 72.00
22 66 29.70 79.20

CARACTÉRISTIQUES CHAÎNE DIN

Diamètre (mm)

A

Pas (mm)

B

Largeur int. (mm)

C

Largeur ext. (mm)

D
6 18.5 7.2 20.4
7 22 8.4 23.8
8 24 9.6 27.2
10 28 12.0 36.0
11 31 13.2 40.0
13 36 15.6 47.0
14 41 16.8 50.0
16 45 19.2 58.0
18 50 21.6 65.0
20 56 24.0 72.0
