Coupe batterie serie mini - BLUE SEA

Ce coupe batterie unipolaire série mini BLUESEA vous permettra de mettre en tension et hors tension votre circuit électrique à bord.

Il constitue une sécurité supplémentaire contre la décharge non voulue de vos batteries par un appareils qui ne serait pas hors tension (attention : ce produit ne protège pas votre batterie de sa décharge naturelle).

Caractéristiques :

• Disponible avec clé ou bouton
• Matière : zinc, plastique
• Dimensions Lxlxh (mm) : 74,93x74,93x59,81
• Hauteur totale (mm) : 102,11 avec clé ou 84,34 avec bouton
• Intensité max à 12V : 300A
• Vis et écrous non fournis

Choix de vos câbles électriques :

Consultez notre guide et conseil « Section de câble d'une installation électrique » ICI.

Utilisation et entretien

Installation :

Attention : Ce coupe batterie est à installer sur le pôle positif (+) de votre circuit

Câblage :

• Etape 1 : Dénuder vos fils électriques
• Etape 2 : Dévisser le premier écrou
• Etape 3 : Enrouler le fil autour de la tige fileté
• Etape 4 : Revisser l’écrou
• Etape 5 : Reproduire les étapes 1 à 4 pour le second plot

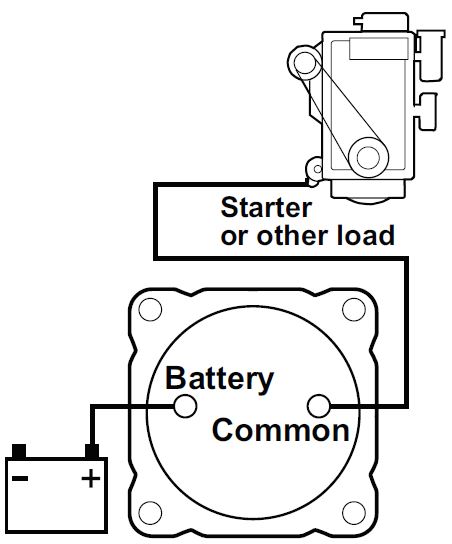

• Etape 6 : Réaliser le câblage ci-dessous :

Fixation :

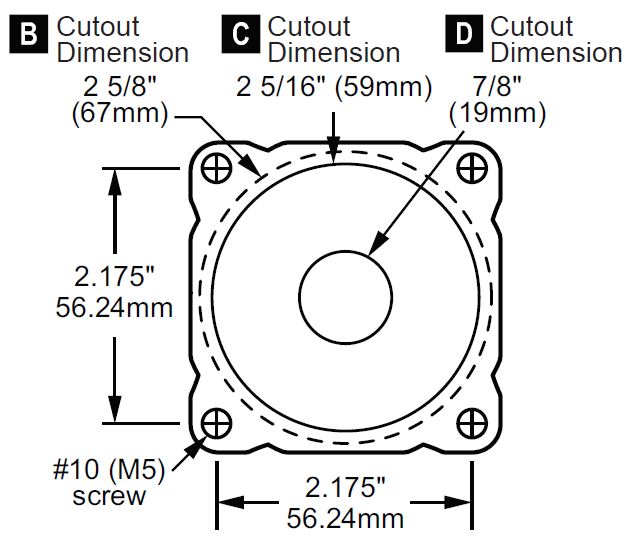

• Etape 1 : Percer le support de fixation

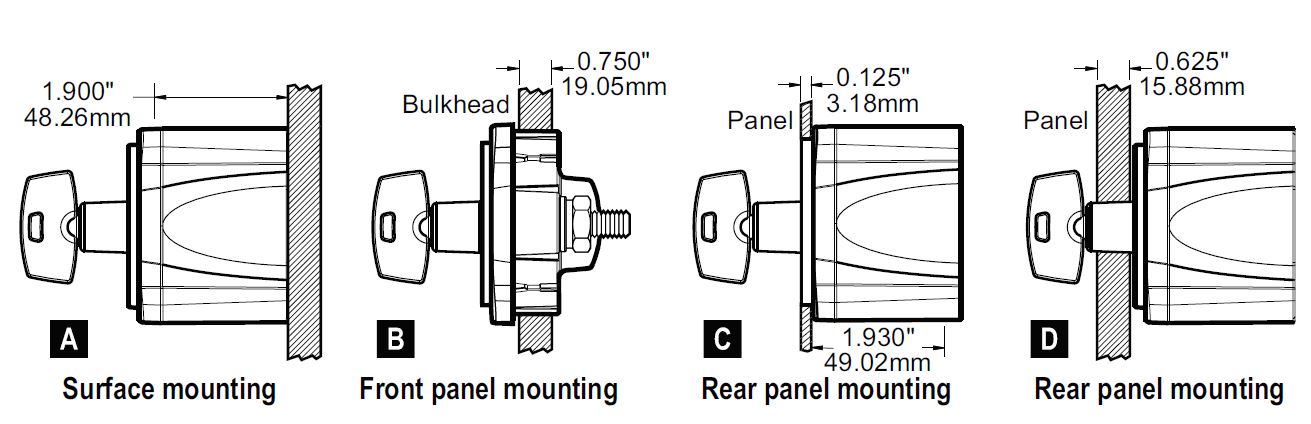

• Etape 2 : Utiliser des vis à tête fraisée (Diam. 5mm) et des écrous (Diam 5mm) pour fixer le support. Plusieurs montages son possibles :

Utilisation :

Attention : le moteur doit être coupé avant de mettre le coupleur sur OFF
